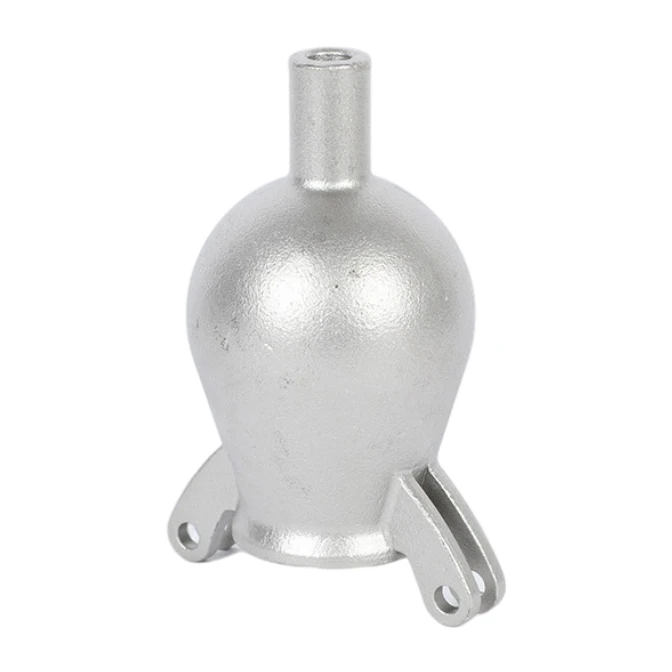

Pazaudētas vaska liešanas daļas

Pazaudētas vaska liešanas daļas
Informācija:
Mēs izgatavojam pazaudētas vaska liešanas detaļas klientiem, kuriem nepieciešama sarežģīta ģeometrija, stingra izmēru kontrole un uzticama materiāla stabilitāte vienā komponentā, kas tiek ražots mūsu pašu{0}}lietuvē Ningbo, Ķīnā, kur zem viena jumta tiek veikta ieguldījumu liešana un CNC apstrāde.
Nosūtīt pieprasījumu
Lejupielādēt
Apraksts
Tehniskie parametri

Produkta pārskats

  • Sarežģīta ģeometrija: sarežģītas iekšējās ejas, plānas sienas, tuvu -neto-formas iezīmes, kuras ir grūti sasniegt ar kalšanu vai izgatavošanu
  • Procesa plūsma: vaska raksts → keramikas apvalks → ieliets norādītajā sakausējumā → termiskā apstrāde → kritisko īpašību precīza CNC apstrāde
  • Virsmas kvalitāte: gluda kā-lieta apdare, samazināts materiāla izšķērdējums
  • Izmaksu ieguvums: izmēru precizitāte, kas saīsina vai novērš pakārtoto apstrādi uz ne-kritiskām virsmām
  • Vispiemērotākais: oriģinālo iekārtu ražotājiem, kas aizstāj viltotus vai izgatavotus dizainus ar vieglāku, lētāku -izmaksu vaska liešanas detaļu risinājumu, kas joprojām atbilst spiediena, slodzes vai noguruma prasībām.



Materiāli

Materiāls Novērtējums

Novērtējums

Tipiskas īpašības

Bieži lietojams gadījums

Oglekļa tērauds

WCB

Laba izturība un metināmība, mērenas izmaksas

Vispārīgas rūpnieciskās detaļas, vārstu korpusi, sūkņu korpusi, kas nav{0}}korozi

Oglekļa tērauds

20#

Zems oglekļa saturs, laba elastība, viegli apstrādājama

Strukturālie kronšteini, zema{0}}sprieguma komponenti

Oglekļa tērauds

45#

Vidēja oglekļa, stiprāka par 20#

Vārpstas, zobrati,{0}}nesošās konstrukcijas daļas

Leģētais tērauds

42CrMo

Augsta izturība un stingrība, rūdāma ar termisko apstrādi

Lielas{0}}slodzes pārnesumkārbas, piedziņas un smagās tehnikas sastāvdaļas

Nerūsējošais tērauds

304

Laba vispārējā izturība pret koroziju, ne-magnētiska

Pārtikas{0}}armatūra, vispārīgi kodīgas-vides daļas

Nerūsējošais tērauds

316

Uzlabota izturība pret koroziju virs 304, hlorīda izturīga

Kuģu aparatūra, ķīmiskās apstrādes daļas

Nerūsējošais tērauds

316L

Zema{0}}oglekļa 316 versija, samazināts metināšanas-sabrukšanas risks

Metinātie mezgli, farmācijas un pārtikas pārstrādes iekārtas

Nerūsējošais tērauds

CF8M

Lietie ekvivalents 316, laba izturība augstā{1}}temperatūrā

Sūkņu un vārstu korpusi korozijas vai augstas temperatūras{0}}apkalpošanai



Materiāls tiek izvēlēts, pamatojoties uz sūknējamo vai apstrādāto vidi, slodzi, darba temperatūru un jūsu pielietojuma iedarbību uz koroziju. Mūsu inženieri var ieteikt kategoriju vai kvalificēt alternatīvu sakausējumu, pamatojoties uz jūsu specifikāciju.



Tehniskā specifikācija

Vienums

Specifikācija

Ražošanas process

Ūdens stikla vai silīcija dioksīda sola zaudētā vaska liešana → termiskā apstrāde → CNC virpošana/frēzēšana/urbšana → virsmas apdare → pārbaude

Liešanas tolerance

±0,2 mm

Apstrādes pielaide

±0,02–0,05 mm uz kritiskajām iezīmēm

Virsmas raupjums

Ra 3,2–6,3 μm atlietā veidā; Ra 1,6 μm vai labāks pēc apstrādes

Kritiskās iezīmes

Vītnes, urbumi un savienojošās virsmas atbilst rasējuma specifikācijām

Lietojumprogrammas

Vārstu korpusi, sūkņu korpusi, lauksaimniecības tehnikas komponenti, automobiļu kronšteini, kuģu aparatūra, hidrauliskie piederumi, vispārīgas OEM konstrukcijas daļas

Apkalpotās nozares

Ūdens attīrīšana, nafta un gāze, celtniecības tehnika, pārtikas pārstrādes iekārtas

Pielāgošana

Pilnībā ražots pēc klienta rasējuma, parauga vai apgrieztā{0}}projekta CAD modeļa, materiāla, pielaides un virsmas apdares atbilstoši specifikācijām




Ražošanas process

  1. Vaska raksts- precīzs vaska rīks, kas izveidots atbilstoši jūsu zīmējumam
  2. Keramikas apvalks- raksts, kas pārklāts ar keramikas suspensiju, lai nodrošinātu izmēru stabilitāti
  3. Devasks un liešana- apvalks tika izšauts, pēc tam ieliets norādītajā sakausējumā
  4. Termiskā apstrāde- normalizēšana, dzēšana/rūdīšana vai stresa mazināšana pēc vajadzības
  5. CNC apstrāde- urbumi, atloku virsmas un vītnes ir pielāgotas pielaidei
  6. Virsmas apdare- skrošu strūklu, apšuvumu, krāsošanu vai pārklāšanu atbilstoši specifikācijai
  7. Galīgā pārbaude un iepakošana- izmēru pārbaude, tīrīšana, eksportēšana-gatavs iepakojums



Tā kā gan liešana, gan apstrāde notiek iekšā-, izmēģinājuma liešanas laikā konstatētās problēmas tiek nekavējoties novērstas, nevis tiek novirzītas ar apakšuzņēmēju starpniecību. Pirms instrumentu griešanas mūsu inženieri nodrošina arī bezmaksas DFM (Design for Manufacturing) pārskatīšanu -, kas parasti tiek atgriezta 48 stundu laikā, atzīmējot sienas-biezuma pārejas, saraušanās risku un atdalīšanas-līnijas izvietojumu, kas ietekmē liejamību un izmaksas.



Kvalitātes kontrole

Skatuves

Pārbaudiet

Materiāls

Ienākošā sakausējuma spektrometra pārbaude

Liešana

iekšējās skaņas pārbaude; PT/UT/X-pieejams spiediena- vai drošības-kritiskajām daļām

Mehāniskā apstrāde

Apstrādes-izmēru pārbaudes katrā posmā

Galīgā pārbaude

CMM mērījums salīdzinājumā ar sākotnējo zīmējumu



Dokumentācija

  • Materiāla sertifikāts
  • Izmēru pārbaudes ziņojums
  • CMM ziņojums
  • PT/UT/X{0}}staru testa ziņojums (pēc pieprasījuma, kritiskiem komponentiem)



Iepakojums

  • Detaļas pirms iepakošanas ir notīrītas un aizsargātas-no rūsas
  • Iepakojums izstrādāts, lai izturētu eksporta nosūtīšanu un pārkraušanu



Pieprasīt cenas piedāvājumu

Nosūtiet mums:

  • Zīmējums (STEP, IGS vai PDF/2D) - vai fizisks paraugs reversajai inženierijai
  • Mērķa daudzums
  • Vēlamais materiāls
  • Paredzētais pielietojums



Mūsu inženieru komanda pārskata izgatavojamību un atbild 48 stundu laikā, norādot detalizētas cenas un izpildes laiku. Paraugu un izmēģinājuma pasūtījumi ir laipni gaidīti.
